KQ-PCF電力電纜故障測試儀主要由以下4種產品組成：

KQ-PCF01電力電纜故障測距儀

一、 特點

1、結合了低壓脈沖電流兩種測試方法，可以測試斷線、低阻、高阻、閃絡等各種類型的故障；

2、智能化程度高，操作簡便易用，能夠自動判斷故障點是否放電，自動計算故障距離；

3、采用電流傳感器測量流過底線的脈沖電流信號，與傳統的閃測儀利用電阻電容分壓器測量脈沖電壓信號的方法相比，接線簡單、方便；而且吧儀器與高壓回路從電氣上隔離，保證了操作人員與儀器的安全。

4、測試精度高，在量程小于1km是測試精度小于±1m;在量程打印1km時，測試精度小于0.5%；

5、可以永遠保存二十測試波形，關機后不丟失，替代打印機功能。試驗時鐘標記測試波形，便于翻看波形檔案；

6、通過儀器的RS232接口實現與PC機后臺管理軟件的通訊，利用后臺軟件的強大功能實現電纜故障的存儲、分析及管理；

7、采用大屏幕液晶屏顯示系統，顯示穩定、直觀、具有背光功能。還可以通過按鍵方便地調整液晶的顯示亮度；

8、采用高性能無記憶效應的鋰電池供電，電池充電智能化自動管理，電池充電智能化自動管理，電池充滿后可連續工作8小時以上，并具有自動關機功能；

9、人機界面友好、直觀，易于掌握和使用。

二、技術指標

1、最大測試距離：10km

2、測試精度：測試距離小于1km時，測試誤差不大于±1m

   測試距離大于±1km時，測試誤差不大于0.5%

3、測試盲區：小于10m

4、充電時間約4小時，充滿電連續工作時間大于8個時

5、使用壞境溫度：-10℃-+40℃

KQ-PCF01電力電力故障測距儀

一、 主要特點

1、利用單片機控制，輸出阻抗自動匹配；

2、輸出功率大（最大20W），信號穿透能力強，探測范圍大；

3、具有連續/斷續兩種工作方法，適應不同現場情況；

4、過電流自動保護，可靠性高；

5、操作簡單。接線方便。

二、技術指標

1、輸出功率：20W  發射信號頻率：1KHZ正旋波

2、輸出電壓最大：200V 電源電壓：AC  220V/50HZ

3、信號發射方式：連續/斷續可選

4、適應壞境溫度：-10℃-+40℃

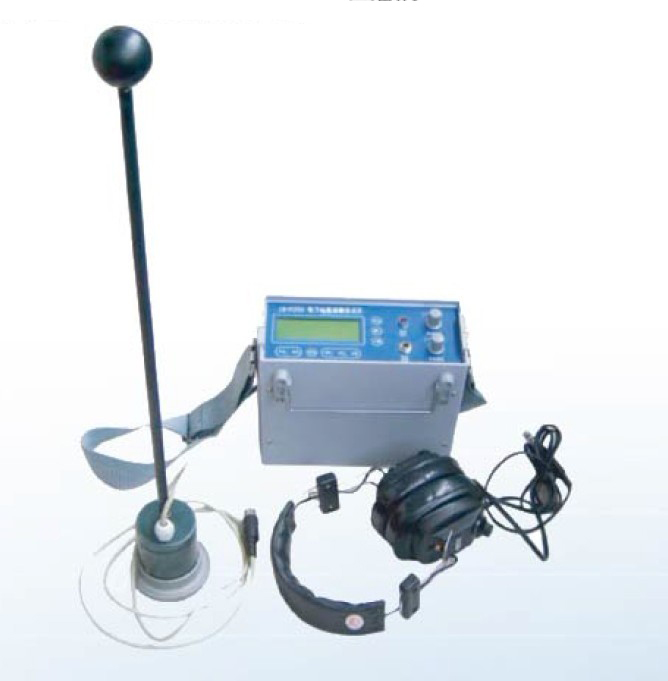

KQ-PCF03電力電纜故障定點儀

主要特點

1、功能完善，可對各種電纜故障進行定點和確定電纜路徑；

2、測量精度高，高阻故障定點和路徑探測的誤差均不超過0.2米，低阻故障定點誤差不超過2米；

3、儀器有聲磁同步與音頻感應兩種工作方式，分別使用兩種不同的探頭。更換探頭后，儀器自動切換工作方式；

4、同步接收電纜故障點放電產生的聲音和磁場信號，抗干擾能力強；

5、利用光標能確定聲音和磁場之間的延時，進而確定故障的遠近；

6、探測方法以波形識別為主，耳機監聽為輔，消除聽覺誤差，操作不易疲勞；

7、針對故障定點時壞境噪音較大，用聲測方法對電纜故障定點比較困難的情況，本儀器的觸發方式利用磁場信號的關斷，屏蔽了外界的噪音干擾，使操作人員快速有效地判定故障位置，達到精確定點的目的；

8、信號波形在大屏幕顯示器上顯示，波形直觀，容易識別；

9、既可以使用可充電鋰電池供電，也可以使用更的干電池供電；

10、具有背光、自動關機及充電保護電路；

11、操作簡單方便、外形美觀、便于攜帶。

二、技術指標

1、高阻故障定點精度：≤0.2M   低阻故障定點精度：≤2M

2、路徑探測精度：≤0.2M   功耗：1.5W

3、適用壞境溫度：-10℃-±40℃

KQ-PCF03電力電纜故障定點儀

主要特點

1、功能完善，可對各種電纜故障進行定點和確定電纜路徑；

2、測量精度高，高阻故障定點和路徑探測的誤差均不超過0.2米，低阻故障定點誤差不超過2米；

3、儀器有聲磁同步與音頻感應兩種工作方式，分別使用兩種不同的探頭。更換探頭后，儀器自動切換工作方式；

4、同步接收電纜故障點放電產生的聲音和磁場信號，抗干擾能力強；

5、利用光標能確定聲音和磁場之間的延時，進而確定故障的遠近；

6、探測方法以波形識別為主，耳機監聽為輔，消除聽覺誤差，操作不易疲勞；

7、針對故障定點時壞境噪音較大，用聲測方法對電纜故障定點比較困難的情況，本儀器的觸發方式利用磁場信號的關斷，屏蔽了外界的噪音干擾，使操作人員快速有效地判定故障位置，達到精確定點的目的；

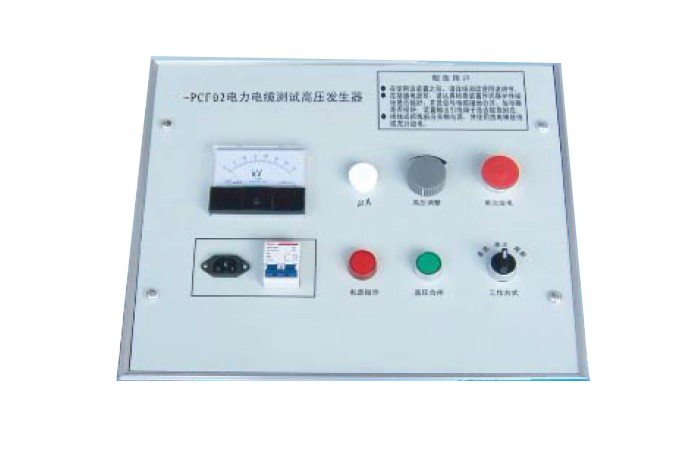

KQ-PCF02電纜測試高壓發生器

一、特點

1、具有直流高壓輸出、單次放電、周期放電功能，適應不同的故障性質，配合電纜故障測試儀器查找電纜故障；

2、本裝置采用工頻升壓整流，容量大、過載能力強、電路結構簡潔、可靠性高；

3、臺式結構，所有控制、操作和顯示器件均設置于前面板，顯示直觀、操作方便；

4、儀器內置特別設計的放電裝置，放電電壓不受球間隙距離限制。在任意輸出電壓下，按動放電按鈕，放電裝置均動作，對故障點放電；

5、獨特的工藝和結構，將升壓、整流和放電裝置融為一體，功能齊全，接線齊全，接線簡單、操作方便安全、體積小、重量輕；

6、儀器內設有安全裝置，儀器斷電后，外接高壓電容和電纜通過該裝置接地，將殘存電荷放掉，保證安全。

二、技術指標

1、最大測試距離：10KM

2、測試精度：測試距離小于1KM時，測試誤差不大于±1M

測試距離大于1KM時，測試誤差不大于0.5%

3、測試盲區：小于10M

4、充電時間約4個小時，充滿電連續工作時間大于8小時

5、使用壞境溫度：-10℃-+40℃

8、信號波形在大屏幕顯示器上顯示，波形直觀，容易識別；

9、既可以使用可充電鋰電池供電，也可以使用更的干電池供電；

10、具有背光、自動關機及充電保護電路；

11、操作簡單方便、外形美觀、便于攜帶。

二、技術指標

1、高阻故障定點精度：≤0.2M   低阻故障定點精度：≤2M

2、路徑探測精度：≤0.2M   功耗：1.5W

3、適用壞境溫度：-10℃-±40℃
